Данный фильтр используется для распознавания номеров железнодорожных вагонов, имеющих однострочный восьмизначный номер. Обеспечивает распознавание номеров для всех типов локомотивов, грузовых вагонов и цистерн.
Для работы необходимо:
1. Установить сетап GOALcity_WagonNum_x64.exe
2. Открыть «Настройки камеры» (как это сделать, вы можете прочитать здесь) вкладку «Фильтры», пункт «ЖД вагоны». Отметить «галкой» пункт «Разрешен».
«Скорость работы (к/с)» - скорость кадров, с которой будет воспроизводиться видео в окне камеры.
«Точность (%)» – точность определения номеров.
«Средняя высота символов (пикс.)» - наиболее часто встречающаяся усредненная высота символов.
«Соотношение ширины и высоты символа» - наиболее часто встречающееся, усредненное
соотношение ширины/высоты символов номера.
«Минимальная ширина символов» - минимальная ширина символов номера. Символы с меньшей
шириной будут отброшены.
«Минимальная высота символов» - минимальная высота символов номера. Символы с меньшей
высотой будут отброшены.
«Максимальная ширина символов» - максимальная ширина символов номера. Символы с большей
шириной будут отброшены.
«Максимальная высота символов» - максимальная высота символов номера. Символы с большей
высотой будут отброшены.

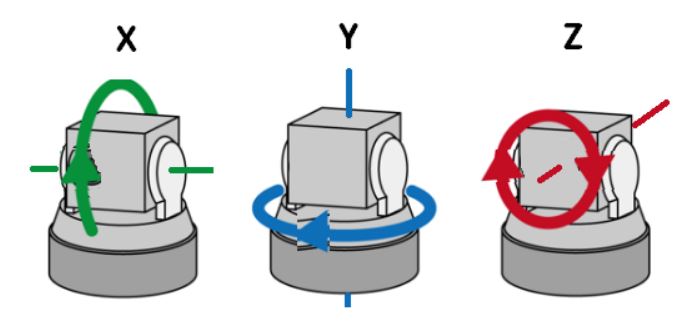

«Поворот по Х в градусах» - угол поворота камеры вокруг горизонтальной оси.
«Поворот по Y в градусах» - угол поворота камеры вокруг вертикальной оси.
«Поворот по Z в градусах» - угол поворота камеры вокруг оси.
Выводить частично распознанный номер – при включении данного параметра в окне просмотра
камеры будут выводиться даже те номера, которые распознаны не в полной мере.
Регион интереса – зона поиска номеров ЖД вагонов. Для ускорения обработки кадра желательно
установить границы, в которых детектор и будет пытаться обнаружить номер
Примеры выделения зоны поиска:

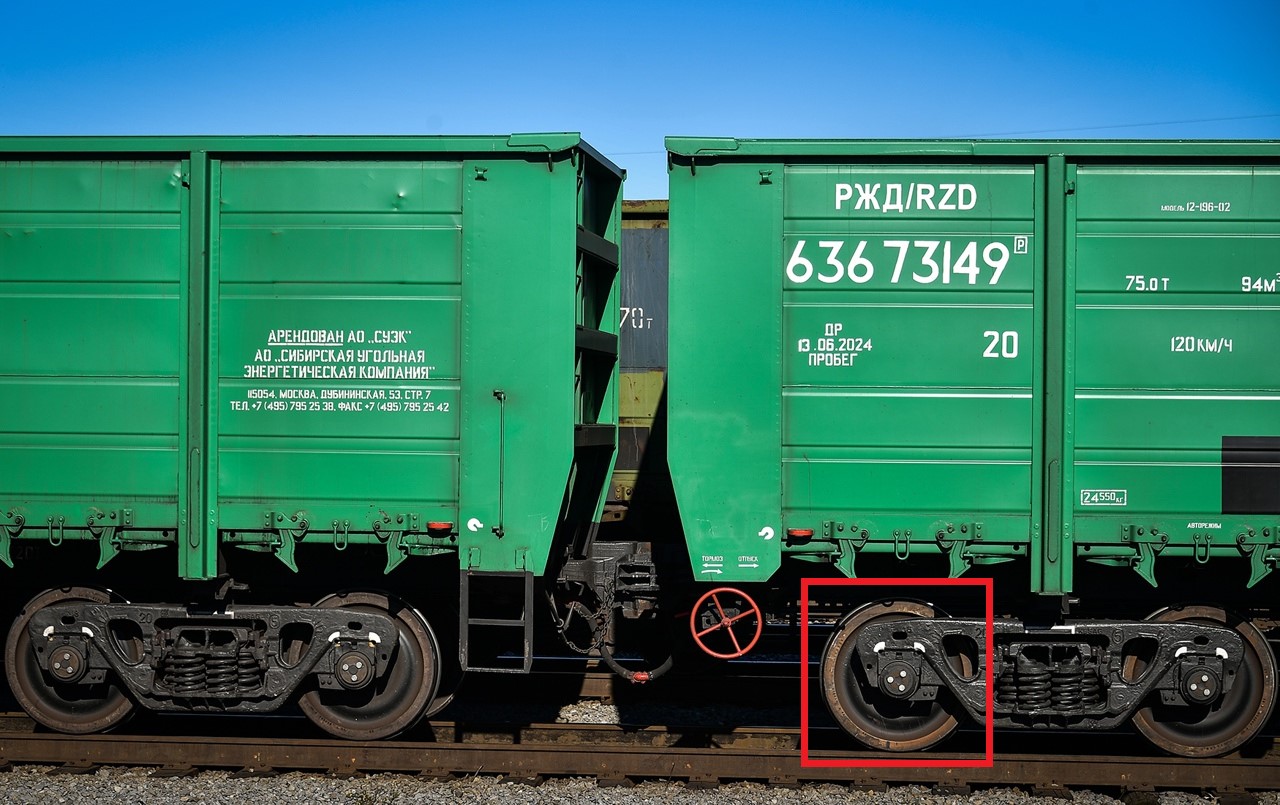

Пример неправильно выделенной области

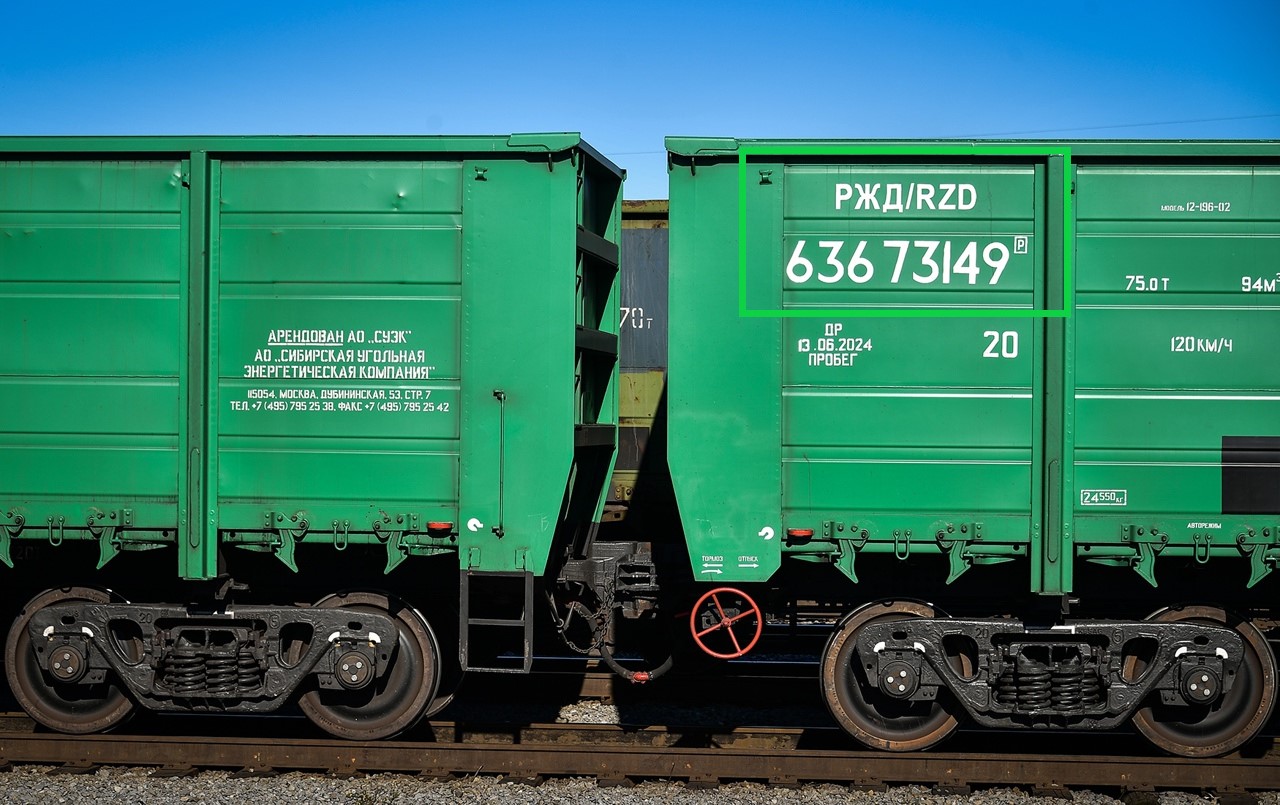

Пример правильно выделенной области

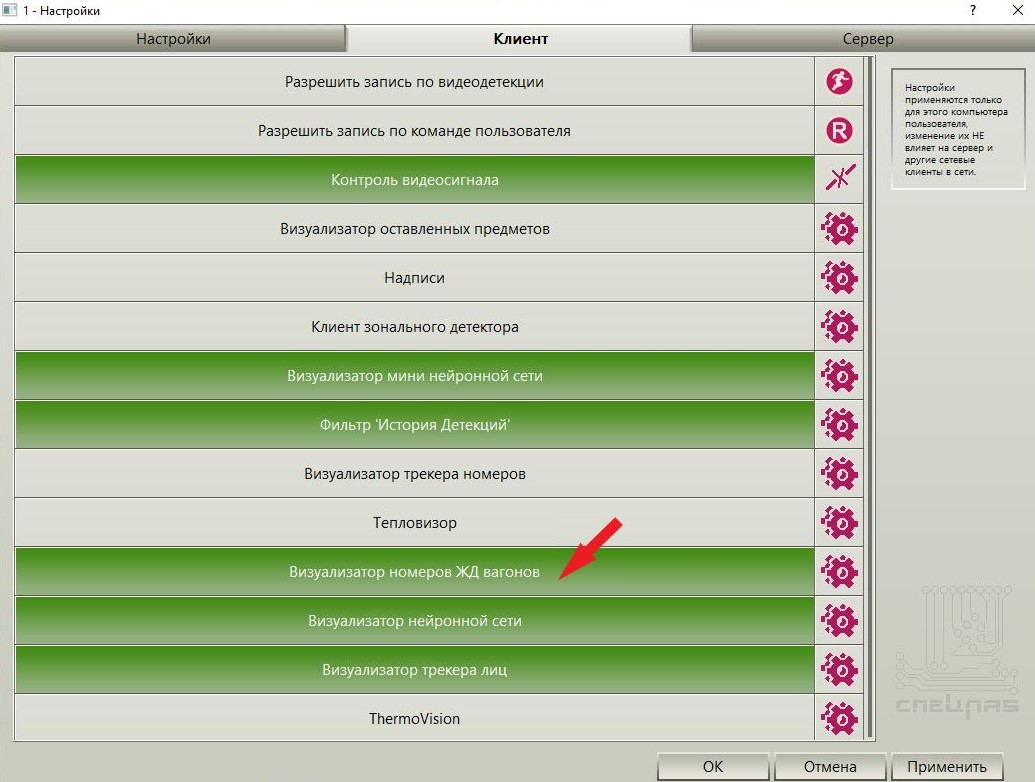

Для отображения работы детектора необходимо включить "Визуализатор номеров ЖД вагонов" в "Настройках камеры".
При условии правильной настройки детекция номеров ЖД вагонов будет выглядеть так:
